無線式重機接近警告アラームシステム1|作業員とリフトの衝突防止

無線式重機接近警告アラームシステム1

生産終了品





専用の電波発信器を設置したフォークリフトが作業員に接近すると、作業員のヘルメットの中に装着のボールペン型受信機からアラーム音が鳴り、接近警報を鳴らす追突警告装置です。
工場、倉庫など構内で作業中のフォークリフトと作業員の衝突防止、接触事故防止、労働災害防止対策に。



無線式重機接近警告アラームシステム1

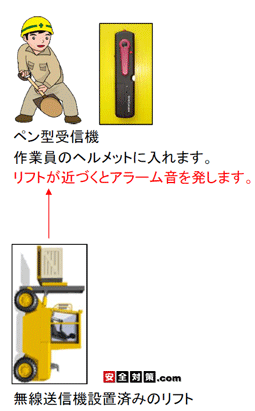

フォークリフトなどの屋根の上に電波発信ユニット(重機用無線送信機)を装着します。
作業員は、ペンタイプ携帯受信機をヘルメット内や衣服の胸ポケットに装着します。



フォークリフトが作業員に一定の距離まで近づくと、ペンタイプ携帯受信機から、ピッピッピ・・・という警告音が鳴って危険を知らせてくれます。
距離が離れて電波が届かなくなるとアラーム音は停止します。



専用の電波発信器を設置したフォークリフトが作業員に接近すると、作業員のヘルメットの中に装着のボールペン型受信機からアラーム音が鳴り、接近警報を鳴らす追突警告装置です



動作距離は約3〜15mで自由に感度調整できます。 建設現場や工場、倉庫、研究所等でご使用ください。



重機用送信機
リフトの屋根の上に設置します。継続的に電波を発信し続けます。

リフトが一定の距離以内まで作業員に近づきます。

作業員用ペンタイプ受信機
作業者用携帯受信機に送信機(重機、リフトなど)が接近した時、ピピッツピピッツと アラーム音を発して作業員に注意を促します。



リフトが離れて作業員に電波が届かなくなると、自動的にアラーム音は止まります。



機器構成

作業員用ペンタイプ受信機
作業員用ペンタイプ受信機。
フォークリフトの屋根に設置された無線送信機の電波を受信すると、ピーピーッと警告音を発します。音の聞き取りやすいヘルメットの中(おすすめ)や衣服の胸ポケットに装着します。



作業員用ペンタイプ受信機。フォークリフトの屋根に設置された無線送信機の電波を受信すると警告音を発します。音の聞き取りやすいヘルメットの中(おすすめ)や衣服の胸ポケットに装着します。



作業者用携帯受信機に送信機(重機、リフトなど)が接近した時、ピピッツピピッツと アラーム音を発して作業員に注意を促します。 リフトの電波が届かなくなると、自動的にアラーム音は止まります。



動作距離の調整は感度調整ダイヤルで調整してください。 感度調整範囲は約3m〜約15m前後まで。



動作距離の調整
動作距離はご利用場所の環境によって変わる場合がございます。感度はペン型受信機の側面の動作距離調整ダイヤルで調整してください。
感度調整範囲は約3m〜約15m前後まで。 通常はダイヤル1〜9の間で調整します。



無線式重機接近警告アラームシステム1のペン型受信機の感度調節ダイヤル
大まかな受信感度の目安
ダイヤル1 約3m
ダイヤル4 約8m
ダイヤル7 約12m
ダイヤル9 約15m以上



電池を充電してスイッチを上にすれば受信状態となります。
電源:充電式単4電池1本(ニッケル水素電池、専用充電器で充電を行います。)
電池の保ち時間の目安:フル充電で1日8時間使用で約1週間(使用状況により変わります)
※作業が終わった後に毎日充電される事をおすすめいたします。
129x29x15mm 約45g(電池を含む)
作業員用ペンタイプ受信機充電器





重機用送信機
重機用送信機(電池式)
重機の屋根の上など周囲に電波の飛びやすい見晴らしの良い場所に設置してください。 送信機の裏側には強力な磁石が付属しています。
電池を入れ、表面の電源スイッチを入れると作動します。



出力:周波数310〜320Mhz帯-微弱無線
電源:単三アルカリ電池2本
電池寿命:1日8時間使用で約20日間
サイズ100×150×70ミリ(厚)ケーブル等の突起物は含みません。 約380g(電池を含む)
屋内用。 ※屋外で作業するリフトに設置できる防雨処理した仕様も製作できます。



重機用送信機
DC12V、DC24V、DC48V 指定電源仕様の外部電源式の重機用送信機も製作できます。
DC12V電源、DC24V電源兼用の重機用送信機も製作できます。
電源ケーブル4m付属。



※微弱電波
周波数は300MHz帯が多く使われます。本製品は310〜320MHz帯を使用しています。微弱電波は携帯電話の1/100以下の出力です。





本製品は安全対策の補助装置としてご利用ください。万が一の動作不良や誤作動によってもたらされた損害につきまして原因に種類に関わらず弊社は責任を負うことはできませんのでご了承をください。

ご注文方法と価格

生産終了品









本製品は電波を使う商品ですので、ご利用いただく建物の材質や間取りで通信距離が標準と変わる場合がございます。
事前にお客様の建物で動作テストが出来るデモ機をご用意できますので、こちらの方もご検討をいただければと存じます。デモ機は1週間無料で貸し出しいたしております。
※デモ機をご返却の際の宅配料金のみご負担をお願い申し上げます。





商品のお問い合わせ先はこちら。
株式会社 LIBERO (リベロ)
担当 中田
〒937-0811 富山県魚津市三田3507-2
TEL:0765-24-2816
FAX:0765-24-2793
post@anzen-mail.com





【個人情報の取り扱いについて】
お名前、住所、メールアドレス、内容などプライバシーに関連するものは差し出し人の許可なく外部へは漏らしたり転用したりするような事はございません。







さらに詳細な商品説明のホームページとお問い合わせはこちらをクリックしてください
さらに詳細な商品説明のホームページとお問い合わせはこちらをクリックしてください。

商品への質問

質問.リフトが作業員の傍で停車している間はペン型受信機はアラームを出し続けるのでしょうか?
フォークリフトの無線送信機に電源スイッチをオフにするか、ペン型受信機のスイッチをオフにすると停止します。



質問.作業員用ペンタイプ警告受信機は後日に増やすことができますか?
作業員が携帯するペンタイプ受信機、フォークリフトの無線送信機とも後日に台数追加可能です。



質問.フォークリフトが10台、リフトの周囲の作業員が20名でも無線式重機追突警告システムは使用できますか?
無線送信機(リフト10台に設置)+ペンタイプ受信機複数台(20名の作業員)の組み合わせでも御利用いただけます。送信機、受信機とも全て共用で複数台で使用可能です。全ての受信機は全ての無線送信機に反応します。



質問.防爆仕様の機器はありますか?
今のところ防爆仕様の機器はご用意できておりません。



質問.RFタグ(120〜130kHz)と混信しませんか?
本製品の周波数は微弱無線310〜320Mhz帯を使用しています。周波数が異なりますので混信する事はないと思います。



質問.回転灯警告受信機の音色は?
回転灯警告受信機のサイレンの音色は、1色タイプと、6色のうちから1色選択できるタイプ、の2タイプ製作できます。



音色1色タイプ
ピユッツ、ピユッツ、ピユッツ、と短い間隔で繰り返します。



6色より1つを選択するタイプの音色
1.ピユッツ、ピユッツ、ピユッツ、....
2.ビッ、ビッ、ビッ、....
3.プワッ、プワッ、プワッ、....
4.ピーポー、ピーポー、ピーポー....
5.ピュッ、ピュッ、ピュッ、(短い間隔)
6.ウイー、ウイー、ウイー、
上のうち1つをサイレンボックスの操作で選択できます。



※いずれも注意を喚起する感じの音です。耳障りのいい音ではありません。

使用方法

無線送信機とペン型受信機の場合



1.無線送信機(電池式)に単三電池2本を電池を装着した後に、表蓋の電源スイッチをオンにすると電波の発信が始まります。



2.作業員用ペン型受信機の側面についているスライドスイッチを上にスライドさせて、電波が受信できる場所でピーッッピーッッ音が鳴動するかどうかを確認してください。



3.側面の感度調節ダイヤルで現場の状況に応じて動作距離を調節し、動作を確認してください。

取付上のご注意

重機用送信機の取付の際の注意点。
重機用送信機は周囲に電波が飛びやすいフォークリフトの屋根の上に設置してください。
ケースから突き出たケーブル形状の電波を発信するアンテナは、フォークリフトの進行方向に向けて取り付けてください。 重機用送信機を横倒しにしたり逆さまにした状態で取り付けると、電波が周囲に飛びにくくなる場合がございます。
